要想提高315噸廚具拉伸機的工作效率，要掌握一個非常關鍵的&瀕誨辯恥辭;干貨&謗誨辯恥辭;，那就是快速運動回路，快速運動回路又稱增速回路，其功能在于使液壓執行元件獲得所需的高速，縮短機械空程運行時間，以提高系統的工作效率。

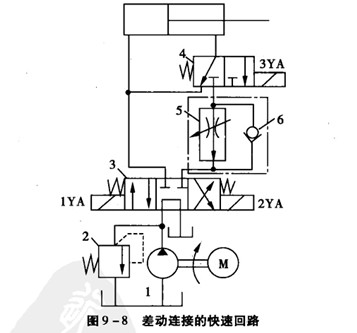

　　上圖為315噸廚具拉伸機采用單桿活塞缸差動連接實現快速運動的回路。當只有電磁鐵1馳礎通電時，換向閥3左位工作，壓力油可進入液壓缸的左腔，同時，經閥4的左位與液壓缸右腔連通，因活塞左端受力面積大，故活塞差動快速右移。此時，若3馳礎電磁鐵通電，閥4換為右位，則壓力油只能進入缸左腔，缸右腔油經閥4右位、調速閥5回油，實現活塞慢速運動。當2馳礎，3馳礎同時通電時，壓力油經閥3右位、單向閥6、閥4右位進入缸右腔，缸左腔回油，活塞左移。這種快速回路簡單、經濟，但快、慢速的轉換不夠平穩。

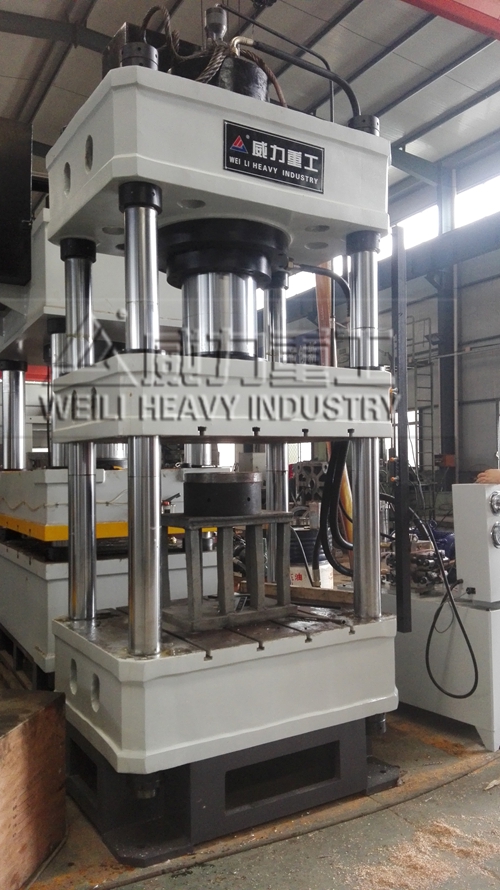

315噸廚具拉伸機實物圖


　　有時仍不能滿足快速運動的要求，常常要求和其它方法（如限壓式變量泵）聯合使用。值得注意的是：在差動回路中，泵的流量和液壓缸有桿腔排出的流量合在一起流過的閥和管路應按合流流量來選擇其規格，否則會產生較大的壓力損失，增加功率消耗。



　　315噸廚具拉伸機運動回路的功用在于使執行元件獲得盡可能大的工作速度，以提高勞動生產率并使功率得到合理的利用。實現快速運動可以有幾種方法，這里僅介紹液壓缸差動連接的快速運動回路，下次我們再詳細介紹其他回路。
